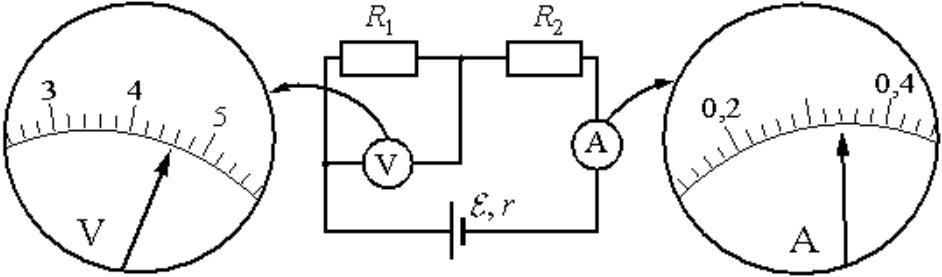

Ученик собрал электрическую цепь из батарейки, двух резисторов, амперметра и вольтметра. Он измерил напряжение на одном из резисторов и силу тока в цепи. Погрешности измерения силы тока и напряжения равны цене деления шкал приборов. Определите силу тока в цепи по результатам измерений. Ответ выразите в амперах. В ответе запишите значение и погрешность слитно без пробела.

Рисунок

![](image)

![Рисунок](https://afb4a530-22b8-416e-b47b-cdbbbe63bf2f.selstorage.ru/files/hnAGRWBAF5EKW394wMfiOfjYcOu31CggOGXy6cIc.png)

Accepted Answer

0,34±0,02

Answer

Идея решения: прочитать показания амперметра, определив цену деления его шкалы и положение стрелки, затем указать погрешность, равную цене деления.

**Определение цены деления амперметра:**

Цена деления — отношение разности двух соседних числовых значений на шкале к количеству белых промежутков между ними:

$$	ext{ц.д.} = \frac{0{,}4 - 0{,}2}{10} = \frac{0{,}2}{10} = 0{,}02 	ext{ А}$$

**Чтение показаний амперметра:**

На шкале амперметра стрелка расположена на 7 промежутков правее отметки $0{,}2$ А. Показание прибора:

$$I = 0{,}2 + 7 \cdot 0{,}02 = 0{,}2 + 0{,}14 = 0{,}34 	ext{ А}$$

**Определение погрешности:**

По условию погрешность измерения силы тока равна цене деления шкалы:

$$\Delta I = 0{,}02 	ext{ А}$$
